TDA8920j功率放大器的設計

TDA8920J是飛利浦公司推出的兩聲道D類功率放大器，最大輸出功率50Wx2（電源電壓30V），效率達90％，靜態(tài)電流50mA。采用推薦工作電壓25V時，在8Ω負載上輸出功率為30Wx2，THD=0．1（1kHz時）；開關頻率500kHz。如果將兩聲道放大器接成BTL方式，輸出功率可達130W（25V）。

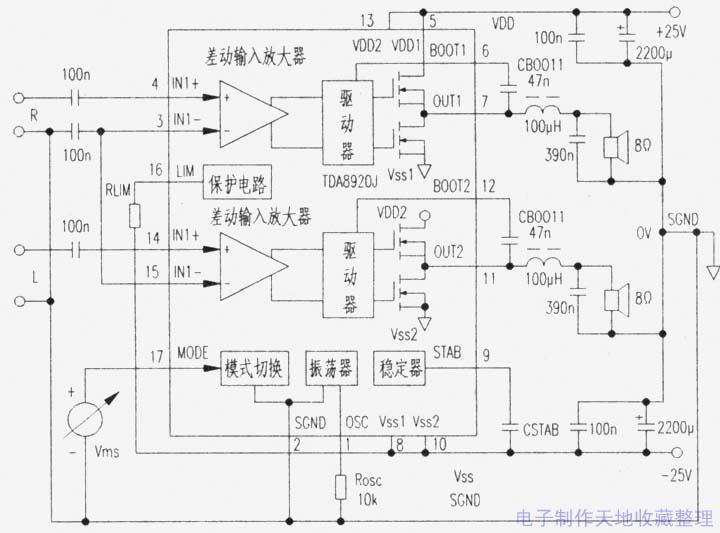

用TDA8920J的立體聲放大器電路見圖，芯片內(nèi)部包含輸人差分放大器、驅(qū)動器、工作模式切換、振蕩器、穩(wěn)定器、保護電路以及功率輸出場效應管。外圍元件少是本電路一大特點。
