產品名稱：HT3386兼容TPA3118 2×50W D類立體聲音頻功放
型號： HT3386 替代 TPA3118
產片介紹：HT3386是一款高效D類音頻功率放大器。 在24V供電的立體聲（BTL）、THD+N=10%條件下，能夠持續提供2*40W 6Ω功率輸出；在單 聲道（PBTL）、模式、THD+N=10%條件下，能夠持續提供100W 3Ω功率輸出。
產片介紹：HT3386是一款高效D類音頻功率放大器。 在24V供電的立體聲（BTL）、THD+N=10%條件下，能夠持續提供2*40W 6Ω功率輸出；在單 聲道（PBTL）、模式、THD+N=10%條件下，能夠持續提供100W 3Ω功率輸出。
┄┄┄詳細介紹┄┄┄
■ 概述
HT3386是一款高效D類音頻功率放大器。 在24V供電的立體聲（BTL）、THD+N=10%條件下，能夠持續提供2*40W/6Ω功率輸出；在單 聲道（PBTL）、模式、THD+N=10%條件下，能夠持續提供100W/3Ω功率輸出。
HT3386具有先進的擴頻功能來抑制EMI。
此外，HT3386內置關斷功能使待機電流最小化，同時內置了MUTE功能，還集成了過壓保 護、直流保護、短路保護、熱保護和電源欠壓 異常保護等功能，可全面防止出現故障。
■ 特點
?輸出功率（BTL）
2×40W (VDD=18V, RL=4?, THD+N=10%)
2×50W (VDD=24V, RL=6?, THD+N=10%)
2×40W (VDD=24V, RL=8?, THD+N=10%)
?輸出功率（PBTL模式）
80W (VDD=24V, RL=4?, THD+N=10%)
100W (VDD=24V, RL=3?, THD+N=10%)
?單電源系統，4.5V-26V寬電壓輸入范圍
?超過90%效率，無需散熱器
?擴頻功能
?MUTE功能
?模擬差分/單端輸入，輸出模式立體聲/單聲道可選
?可選增益：32dB/26dB
?保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護
?無鉛無鹵封裝，ETSSOP32
■ 應用
?條形音箱 ?無線智能音箱
?便攜式音箱 ?消費類音頻應用
?拉桿音箱 ?LCD電視/監視器

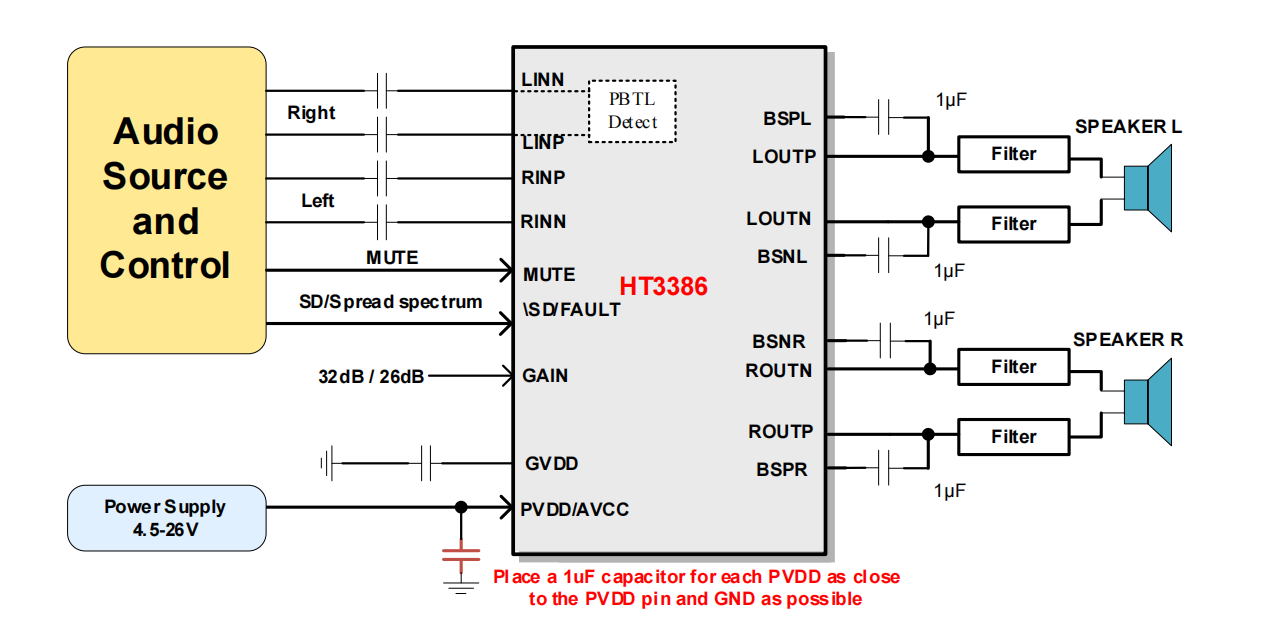

■ 典型應用圖
