什么是DSP？

一、DSP，Digital Signal Processor，也就是數字信號處理器Q。這是一種具有特殊結構的微處理器，是以數字信號來處理大量信息的微處理器。將模擬信號轉換成數字信號，用于專用處理器的高速實時處理。
      DSP的工作原理:接收外部輸入的模擬信號，然后將其轉換為數字信號(為0或1)，再對數字信號進行運算處理，并在其他系統芯片中把數字?jǐn)?shù)據解譯回模擬數據或?qū)嶋H環境格式。

DSP芯片的內部采用程序和數據分開的哈佛結構，具有專門的硬件乘法器，廣泛采用流水線操作，提供特殊的DSP 指令，可以用來快速地實現各種數字信號處理算法。它不僅具有可編程性，而且其實時運行速度可達每秒數以千萬條復雜指令程序，遠遠超過通用微處理器是當前越來越熱門、應用越來越廣泛的微處理器芯片。
    二、 DSP的發展
1.世界上第一個單片DSP芯片是1978年AMI公司宣布的S2811
2.1979年，美國lintel公司發布的商用可編程期間2920是DSP芯片的一個主要里程
以上兩種芯片內部都沒有現代DSP芯片所必須的單周期芯片，
3.1980年，日本NEC公司推出的uPD7720，這是第一個具有乘法器的商用DSP芯片

4.1982年，日本Hitachi 公司推出浮點DSP芯片，是第一個采用CMOS工藝生產浮點DSP芯片。
 5.1983年，日本的Fuitsu公司推出的MB8764，其指令周期為120ns ，且具有雙內部總線，從而處理的吞吐量發生了一個大的飛躍。
6.1984年，AT&T公司推出的DSP32，是第一個高性能的浮點DSP芯片在這么多的DSP芯片種類中，最成功的是美國德克薩斯儀器公司(Texas Instruments，簡稱T)的一系列產品。
TI是DSP領域的的老大。

TI公司1982年成功推出第一代DSP芯片:
第一代，TMS32010及其系列產品TMS32011、TMS32C10/C14/C15/C16/C17;TMS320C1X是定點DSP芯片，采用二級流水線;
第二代，TMS32020、TMS320C25/C26/C28;TMS320C2X系列是定點DSP芯片，采用三級流水線;
第三代，TMS32C30/C31/C32;TMS320C3X系列芯片是浮點DSP芯片，采用四級流水線;
第四代，TMS32C40/C44;TMS320C4X系列芯片是浮點DSP芯片，采用五級流水線;
第五代，TMS32C50/C51/C521C53;TMS320C5X系列芯片是定點DSP芯片，采用四級流水線;
第六代，TMS320C6X系列;TMS320C6X系列芯是一種新型定點DSP芯片，該芯片的內部結構與以前的DSP芯片不同，內部集成了多個功能單元，可同時執行8條指令，運算能力達1600MIPS.以及集多個DSP于一體的高性能DSP芯片TMS32C80/C82等。
自1980年以來，DSP芯片獲得訊猛發展
1.從運算速度來看，MAC(一次乘法和一次加法)時間已經從80年代初的400ns(如TMS32010)隆低到40ns(如TMS32C40)處理能力提高了10多倍。DSP芯片內部關鍵的乘法器部件從1980年的占模區的40左右下降到5以下，片內RAM增加一個數量級以上。
2.從制造工藝來看，1980年采用4μ的N溝道MOS工藝，而現在則普遍采用亞微米CMOS工藝。
3.從封裝工藝來看，DSP芯片的引腳數量從1980年的最多64個增加到現在的200個以上，引腳數量的增加，意味著結構靈活性的增加。此外，DSP芯片的發展，是DSP系統的成本、體積、重量和功耗都有很大程度的下降。
三、DSP芯片的類型

1.根據基礎特性
      根據DSP芯片的工作時鐘和指令類型來分類的，如果DSP芯片在某時鐘頻率范圍內的任何頻率上能正常工作，除計算速度有變化外，沒有性能的下降，這類DSP芯片一般稱之為靜態DSP芯片。如果有兩種或兩種以上的DSP芯片,它們的指令集和相應的機器代碼機管腳結構相互兼容,則這類DSP芯片稱之為一致性的DSP芯片。
      2.根據數據格式
      數據以定點格式工作的DSP芯片稱之為定點DSP芯片。以浮點格式工作的稱為浮點DSP芯片。不同的浮點DSP芯片所采用的浮點格式不，完全一樣，有的DSP芯片采用自定義的浮點格式，有的DSP芯片則采用IEEE的標準浮點格式。
     3.根據用途
     可分為通用型DSP芯片和專用型的DSP芯片。通用型DSP芯片適合普通的DSP應用，如T公司的一系列DSP芯片，專用型DSP芯片市為特定的DSP運算而設計，更適合特殊的運算，如數字濾波，卷積和FFT等。
四、DSP芯片的基本結構
    DSP芯片的基本結構包括:
(1)哈佛結構;
(2)流水線操作;
(3)專用的硬件乘法器;
(4)特殊的DSP指令;
(5)快速的指令周期。
哈佛結構

哈佛結構的主要特點是將程序和數據存儲在不同的存儲空間中，即程序存儲器和數據存儲器是兩個相互獨立的存儲器，每個存儲器獨立編址，獨立訪問。與兩個存儲器相對應的是系統中設置了程序總線和數據總線，從而使數據的吞吐率提高了一倍。由于程序和存儲器在兩個分開的空間中，因此取指和執行能完全重善。流水線與哈佛結構相關，DSP芯片廣泛采用流水線以減少指令執行的時間，從而增強了處理器的處理能力。處理器可以并行處理二到四條指令，每條指令處于流水線的不同階段。
專用的硬件乘法器乘法速度越快，DSP處理器的性能越高。由于具有專用的應用乘法器，乘法可在一個指令周期內完成。特殊的DSP指令DSP芯片是采用特殊的指令。快速的指令周期哈佛結構、流水線操作、專用的硬件乘法器、特殊的DSP指令再加上集成電路的優化設計可使DSP芯片的指令周期在200ns以下。

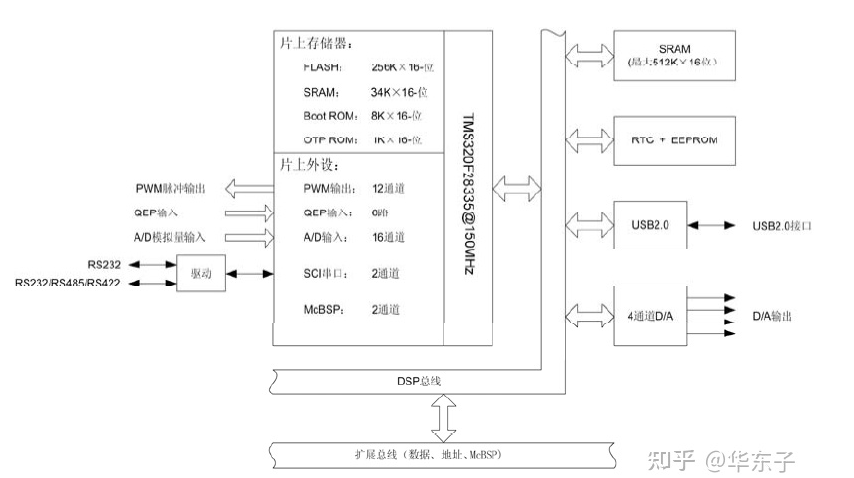

TMS320F28335 嵌入式DSP內部結構框圖:

TMS320F28335 嵌入式DSP SEED-DEC28335主要集成了150M系統時鐘的DSP、64Kx16 位的片外SRAM、16 路片內12 位AD、12路PWM、2路UART、1路CAN、一路高速USB、片外4 通道12-位D/A和串行EEPROM+RTC 實時時鐘等外設。這樣使其能夠應用在電機、電力等工業控制領域。
五、如何選擇DSP芯片
一般來說，我們選擇DSP芯片時，需要考慮如下因素:
TI系列推薦:
如果用于控制，主要是選擇TMS320C2000系列;
如果用于通信，主要是選擇TMS320C5000系列
如果用于圖像處理，那就選擇6000系列。
C2000簡介
擁有增強型正交編碼解碼模塊eQEP、SCI通信接口、SPI外設接口、eCAN總線通信模塊、看門狗電路、通用數字!0口、多通道緩沖串、外部中斷接口等多種功能模塊，為功能復雜的控制系統設計提供了方便: 同時由干其性價比高，越來越多地被應用干數字電機控制、工業自動化、電力轉換系統、醫療器械及通信設備中[2]。
具體指標:
1.運算速度。運算速度是芯片的一個最重要的性能指標，也是選擇芯片時所需要考慮的一個主要因素。運算速度可以用以下幾種性能指標來衡量:
(1)指令周期。就是執行一條指令所需要的時間，通常以納秒為單位。
(2) MAC時間。即一次乘法加上一次加法的時間。
(3)FFT執行時間。即運行一個N點FFT程序所需的時間。
(4)MIPS。即每秒執行百萬條指令。
(5)MOPS。即每秒執行百萬次操作

(6)MFLOPS。即每秒執行百萬次浮點操作。
(7)BOPS。即每秒執行十億次操作。
2.價格。根據實際應用，確定一個價格適中的芯片。
3.硬件資源。
4.運算速度。
5.開發工具。
6.功耗。另外還要考慮一些其它的因素，如封裝的形式等等
DSP應用系統的運算量是確定選用處理能力多大的DSP芯片的基礎。確定一個DSP系統的運算量以選擇DSP芯片的方法:
1.按樣點處理
    就是 DSP算法Q對每一個輸入樣點循環一次。比如:設計一個采用LMS算法的256抽頭的自適應FIR濾波器，假定每個抽頭的計算需要3個MAC周期，則256抽頭計算需要256*3=768個MAC周期。如果采樣頻率為8KHz，即樣點之間的間隔為125us的時間，DSP芯片的MAC周期為200us，則768個周期需要153.6us的時間，顯然無法實時處理，需要選用速度更快的芯片。
2.按幀處理
有些數字信號處理算法不是每個輸入樣點循環一次，而是每隔一定的時間間隔(通常稱為幀)循環一次。所以選擇DSP芯片應該比較一幀內DSP芯片的處理能力和DSP算法的運算量。假設DSP芯片的指令周期為P(ns)，一幀的時間為么，則該DSP芯片在一幀內所提供的最大運算量為④T/ P 條指令。
六、DSP系統
三大特色:強大數據處理能力、數字信號處理的實時性和高運行速度，最值得稱道。一般具有如下的一些主要特點:
(1)在一個指令周期內可完成一次乘法和一次加法。
(2) 程序和數據空間分開，可以同時訪問指令和數據。
(3)片內具有快速RAM，通?？赏ㄟ^獨立的數據總線在兩塊中同時訪問,

具有低開銷或無開銷循環及跳轉的硬件支持。
(5)快速的中斷處理和硬件1/0支持,
(6)具有在單周期內操作的多個硬件地址產生器。
(7)可以并行執行多個操作。
(8)支持流水線操作，使取指、譯碼和執行等操作可以重疊執行。
與通用微處理器相比，DSP芯片的其他通用功能相對較弱些。
數字信號處理系統是以數字信號處理為基礎，因此具有數字處理的全部特點:
(1)接口方便、DSP系統與其它以現代數字技術為基礎的系統或設備都是相互兼容，這樣的系統接口以實現某種功能要比模擬系統與議些系統接口要容易的多。
(2)編程方便。DSP系統種的可編程DSP芯片可使設計人員在開發過程中靈活方便地對軟件進行修改和升級。
(3)穩定性好。DSP系統以數字處理為基礎，受環境溫度以及噪聲的影響較小，可靠性高。
(4)精度高。16位數字系統可以達到的精度。
(5)可重復性好。模擬系統的性能受元器件參數性能變化比較大，而數字系統基本上不受影響，因此數字系統便于測試，調試和大規模
生產
(6) 集成方便。DSP系統中的數字部件有高度的規范性，便于大規模集成。
目前廣泛應用的是TMS320F28335芯片系列，DSP芯片實例TMS320C542:TMS320C542屬于TI公司C5000系列。C5000系列具有以下特點:改進的哈佛結構,包含一條程序總線,三條數據總線和四條地址總線
高度并行的CPU和針對應用優化的硬件針對算法和高級語言優化的指令集

先進的IC技術使其既高性能又低功耗。

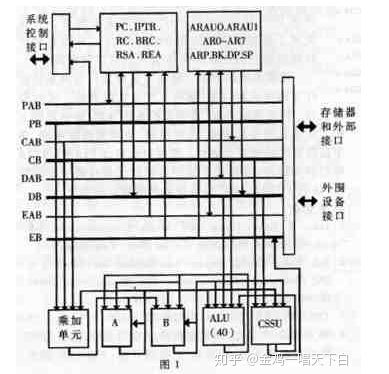

C5000系列DSP微處理器內部結構功能框圖，如圖1所示。包括:40bit算數邏輯單元(ALU);2個40bit累加器A和B;17x17bit乘加單元、40bitMAC，可作64級FIR運算而不必考慮溢出;計算、選擇、存儲單元(CCSU)，特別適合Viterbi等算法;40bit桶型移位寄存器;片上雙存取RAM，每機器周期可存取兩次;片上單存取RAM，可同時訪問兩塊片上存儲區;片上外圍接口，包括串口、定時器、PLL、HPI接口等。
TMS320C542自身特點如下25ns單周期定點指令執行時間，5V供電0K Words口16bit 片上雙存取RAM64K Words程序，64K Words數據，64K Words l/0存儲空間2K Words HPI接口，可通過此接口方便地與主設備進行信息交換，主設備也可通過此接口下載DSP程序一個自動緩沖的串口和一個TDM串口，且都可用作標準同步串口此外，C5000系列DSP可使用JTAG接口進行調試，可完全控制DSP上的所有資源，使用方便可靠。
