輸入防反接電路該怎么做？

來源：時間：2024-09-18

在電路板中，人們常常為了避免電源輸入反接導致?lián)p毀設備事故，設計者會想辦法去避免這種情況，因此就有了很多防反接措施。將輸入端子制作成防反插座子。這是防反接的第一道關口。有了這一步并不完全保險，因此就誕生了許多常見的防反接電路。

1、二極管串聯防反接

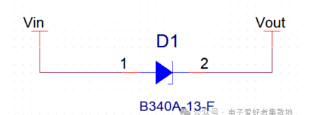

將二極管串聯接入電路，利用二極管的單向?qū)ㄐ云鸬椒婪唇颖Ｗo作用。

優點：這種方法簡單可靠，成本低。

缺點：

1、二極管反接只能應用于小負載。如果負載過大，即使二極管用低壓降的肖特基二極管，二極管上的損耗也是非常大。

2、使用二極管防反接，輸出電壓會有0.3V~0.7V的壓降。如果外接輸出負載小，負載可以接受0.7V左右的壓降，那么可以使用二極管來作為防反接保護。

2、二極管并聯型防反接保護電路。

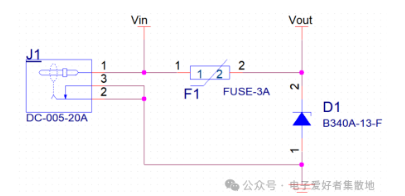

通過在電路中串入一個自恢復保險絲和并入二極管來實現電路防反接保護功能。

如果電源正負極接反，那么二極管導通，與自恢復保險形成回路，由于二極管導通，使得Vin被鉗位在0.7V，Vout因為0.7V電壓太小，無法實現給負載供電，而另一方面因為形成了回路沒有限流，因此回路上的電流會很大，從而使得保險絲自動斷開電路。如果長時間反接可能會導致二極管和自恢復保險絲損壞。

3、整流橋型防反接保護電路

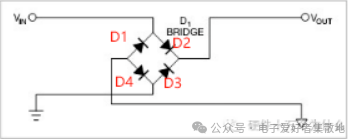

電路中接入整流橋，當正接時，電流通路流經D2、負載、輸出GND、D4、輸入GND形成回路。如果反接，電流流經D3、負載、輸出GND、D1、輸入GND形成回路。因此正反插都能正常使用。

優點：可以正反插

缺點：二極管上的壓降會消耗能量，因為有兩個二極管，所以損耗是第一種反接的兩倍，此保護電路也不適用于給大負載供電。

4、NMOS管防反接

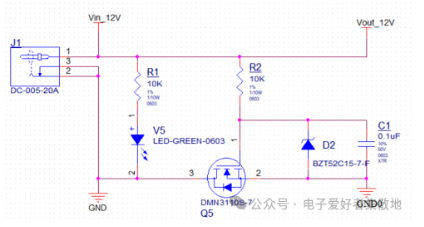

當電源正常接入時，LED亮，表示輸入正常。由于MOS管中的體二極管的存在，從而使得電流經過負載、MOS管的寄生二極管到GND，形成回路，而MOS管的Vgs>Vgs(th)，從而使MOS管導通，導通后體二極管被MOS管導通短路，從而可以通過更大的電流。

當電源電壓接反時，LED滅，表示輸入正常反接了。NMOS不導通，MOS管截止。從而保護后級電路的安全，R2和D2是為了確保電源接入正確時，更好的保證MOS管導通，穩壓二極管D2作用是為了保護由于輸入電壓過高導致超過MOS管的Vgs最大值避免MOS管損壞。

上圖還可以將D2換成電阻，通過調節兩個電阻，可以改變Vgs電壓，同樣能起到保護MOS管的作用。

5、PMOS管防反接

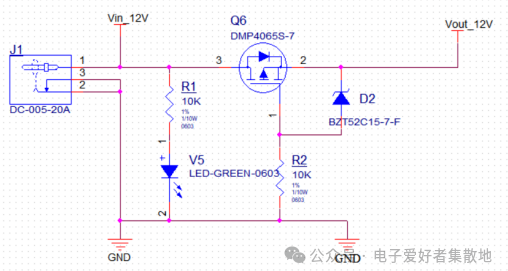

PMOS管防反接原理同NMOS管，當電源正接時，體二極管導通，|Vgs|>Vgs(th)，MOS管導通，將體二極管短路，可以通更大電流。此時LED燈亮。

如果反接，LED滅，體二極管截止，MOS管關閉。D2也可以換成電阻，不過D2能承受更大的電壓。

6、負電壓防反接

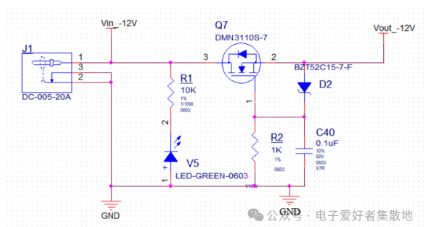

當負電壓輸入時，如果正接，LED燈亮，那么則會從GND，負載，MOS體二極管，再到輸入端這個回路。此時體二極管導通，導通后，Vgs>Vgs(th),MOS管導通，將體二極管短路。如果反接，體二極管截止，MOS管不滿足導通條件，MOS管關閉。

7、繼電器防反接

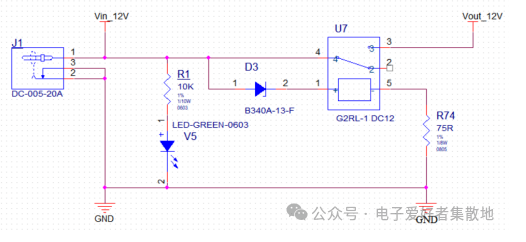

電源正接時，繼電器線圈通電，繼電器吸合，電源導通。電源反接時，二極管截止，繼電器線圈不通電，繼電器不吸合，電源斷開。

綜上所述，可以根據自己的實際需要來選擇防反接保護電路。

上一篇：如何檢測鋰電池電量？
下一篇：電池包核心電池管理系統（BMS)
