I2S數字音頻輸入功放芯片

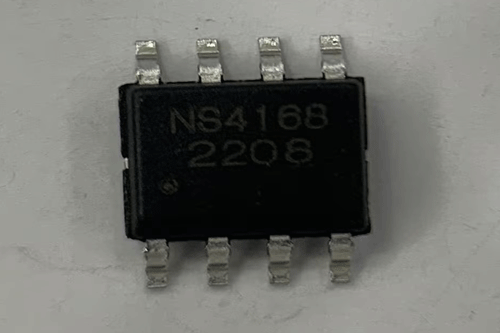

產品名稱：NS4168 2.5W -I2S 數字輸入單聲道 D 類音頻功率放大器
型號： NS4168
產片介紹：NS4168 是一款支持 I2S 數字音頻信號輸入且輸出具有防失真功能的單聲道 D 類音頻功率放大器。內置有數模轉換器（DAC）和多級 D 類調制器，具備出色的音頻性能。利用 NS4168 的 I2S 數字音頻串行接口傳送至放大器，可以顯著降低噪聲源對所傳輸音頻的影響。
產片介紹：NS4168 是一款支持 I2S 數字音頻信號輸入且輸出具有防失真功能的單聲道 D 類音頻功率放大器。內置有數模轉換器（DAC）和多級 D 類調制器，具備出色的音頻性能。利用 NS4168 的 I2S 數字音頻串行接口傳送至放大器，可以顯著降低噪聲源對所傳輸音頻的影響。
┄┄┄詳細介紹┄┄┄
1 說明
NS4168 是一款支持 I2S 數字音頻信號輸入且輸 出具有防失真功能的單聲道 D 類音頻功率放大器。內置有數模轉換器（DAC）和多級 D 類調制器，具備出色的音頻性能。利用 NS4168 的 I2S 數字音頻串行接口傳送至放大器，可以顯著降低噪聲源對所傳輸音頻的影響。另外還避免了 MCU 主控芯片內置音頻解碼 DAC 所帶來的噪聲，最終獲得較高的信噪比以及較小失真度。其環數字輸入設計保留了數字放大器的優勢，同時又具有極佳的 PSRR 和音頻性能。與其它 D 類架構相比，采用擴頻脈沖密度調制可實現較低的 EMI 干擾和最高的音頻效率。
NS4168 采用獨特的防失真功能可以有效防止輸入信號過載、電池電壓下降導致的輸出信號失真，同時可以有效保護在大功率輸出時揚聲器不被損壞。
NS4168 為單聲道音頻功放。左右聲道選擇通過CTRL 管腳電平可以設置。立體聲產品可選用兩個芯片，非常靈活。NS4168 內置過流保護、過熱保護及欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。
2 特性
● 輸出功率 Po：2.5W(VDD=5V, RL=4?)
● 工作電壓范圍：3.0V～5.5V
● 0.2%THD+N（VDD=5V, RL=4?, Po=1W）
● 80%的效率(VDD=5V, RL=4?, Po=2.5W)
● 默認 I2S 串行數字音頻輸入接口
● 支持寬范圍采樣速率：8kHz 至 96kHz
● 左右聲道可選，通過 CTRL 管腳電平設置
● 輸出防失真 NCN 功能
● 無需輸出濾波器的 Class D 放大器
● 優異的“上電，掉電”噪聲抑制
● 過流保護、過熱保護、欠壓保護
● 采用 ESOP8 封裝
3 應用范圍
● MP3/PMP
● Mini 音箱
● 數碼相框

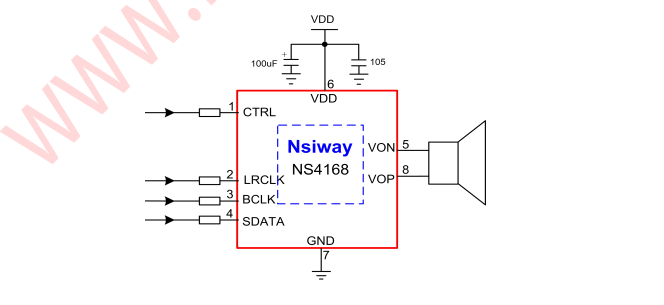

4 典型應用電路
