單節鋰電池充電IC
產品名稱：XT4057(具有熱調節功能單片雙燈顯示的微型線性電池管理芯片)
型號： XT4057
產片介紹：XT4057 是一個完善的單片鋰離子電池恒流 恒壓線形電源管理芯片。它薄的尺寸和小的外包裝使它便于便攜應用。 更值得一提的是，XT4057 專門設計適用于USB的供電規格。得益于內部的 MOSFET 結構，在應用上不需要外部電阻和阻塞二極管。在高能量運行和高外圍溫度時，熱反饋可以控制充電電流以降低芯
產片介紹：XT4057 是一個完善的單片鋰離子電池恒流 恒壓線形電源管理芯片。它薄的尺寸和小的外包裝使它便于便攜應用。 更值得一提的是，XT4057 專門設計適用于USB的供電規格。得益于內部的 MOSFET 結構，在應用上不需要外部電阻和阻塞二極管。在高能量運行和高外圍溫度時，熱反饋可以控制充電電流以降低芯
┄┄┄詳細介紹┄┄┄
■ 產品概述
XT4057 是一個完善的單片鋰離子電池恒流/恒壓線形電源管理芯片。它薄的尺寸和小的外包裝使它便于便攜應用。更值得一提的是，XT4057 專門設計適用于USB的供電規格。得益于內部的 MOSFET 結構，在應用上不需要外部電阻和阻塞二極管。在高能量運行和高外圍溫度時，熱反饋可以控制充電電流以降低芯片溫度。
充電電壓被限定在4.2V，充電電流通過外部電阻調節。在達到目標充電電壓后，當充電電流降低到設定值的 1/10 時，XT4057 就會自動結束充電過程。當輸入端（插頭或 USB 提供電源）拔掉后，XT4057 自動進入低電流狀態，電池漏電流將降到 2µA 以下。XT4057 還可被設置于停止工作狀態，使電源供電電流降到 25µA。
XT4057 采用獨特的內部專利結構確保了電池接反時芯 片自動進入保護狀態，確保 IC 不被擊穿導致電池自放電引起事故。
其余特性包括：充電電流監測，輸入低電壓閉鎖，自動重新充電和充電已滿及開始充電的標志。
■ 產品特點
● 可編程使充電電流可達 500mA.
● 不需要 MOSFET，傳感電阻和阻塞二極管
● 小的尺寸實現對鋰離子電池的完全線形充電管理
● 恒電流/恒電壓運行和熱度調節使得電池管理效力最高，沒有熱度過高的危險
● 從 USB 接口管理單片鋰離子電池
● 預設充電電壓為 4.2V ?1%
● 充電電流輸出監控
● 充電狀態指示標志
● 1/10 充電電流終止
● 停止工作時提供 25µA 電流
● 2.9V 涓流充電閾值電壓
● 軟啟動限制浪涌電流
● 電池反接保護

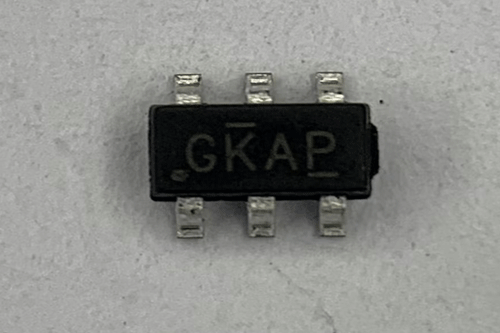

■ 封裝
● SOT23-6L
■ 用途
● 手機，PDA，MP3
● 藍牙應用

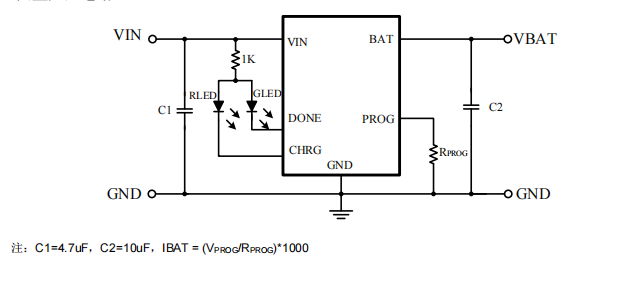

■ 典型應用電路
