產品名稱：PT8022K 雙觸控雙輸出觸摸 IC
型號： PT8022K
產片介紹：PT8022K 是一款電容式觸摸控制 ASIC，支持雙通道觸摸輸入和雙路同步開關輸出，可引腳配置同步輸出的有效電平。PT8022K 實現觸摸同步開關控制，具有低功耗、高抗干擾、寬工作電壓范圍、高穿透力的突出優勢。
產片介紹：PT8022K 是一款電容式觸摸控制 ASIC，支持雙通道觸摸輸入和雙路同步開關輸出，可引腳配置同步輸出的有效電平。PT8022K 實現觸摸同步開關控制，具有低功耗、高抗干擾、寬工作電壓范圍、高穿透力的突出優勢。
┄┄┄詳細介紹┄┄┄
1. 產品概述
PT8022K 是一款電容式觸摸控制 ASIC，支持雙通道觸摸輸入和雙路同步開關輸出，可引腳配置同步輸出的有效電平。PT8022K 實現觸摸同步開關控制，具有低功耗、高抗干擾、寬工作電壓范圍、高穿透力的突出優勢。
2. 主要特性
● 工作電壓范圍：2.4~5.5V
● 待機電流約 9uA@VDD=5V&CMOD=10nF
● 雙通道觸摸輸入
● 雙路同步開關輸出，可引腳配置同步輸出的有效電平
● 采用電荷分享方式實現觸摸
● 內置穩壓源、上電復位和低壓復位等硬件模塊
● 內置實時環境自適應、高效數字濾波等軟件算法
● HBM ESD 優于 4KV

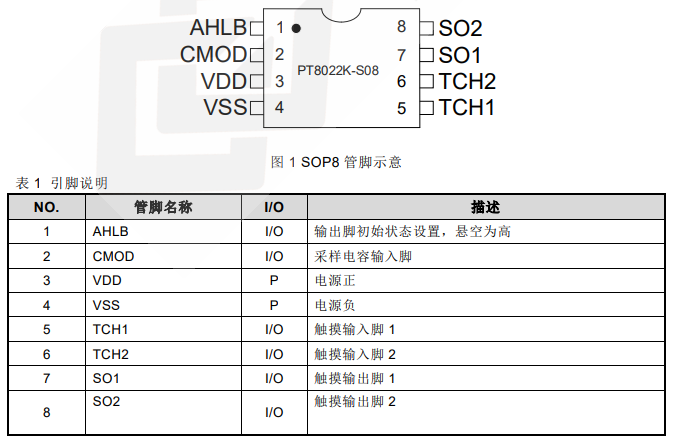

3. 封裝及引腳說明
4. 功能介紹
● SO1 與 SO2 在上電后的初始輸出狀態由上電前 AHLB 的輸入狀態決定。
? AHLB 管腳接 VDD（高電平）上電，上電后 SO1 與 SO2 輸出高電平；
? AHLB 管腳接 GND（低電平）上電，上電后 SO1 與 SO2 輸出低電平。
● TCH1 觸摸輸入對應 SO1 邏輯輸出，TCH2 觸摸輸入對應 SO2 邏輯輸出。
● 按住 TCH1 或 TCH2，對應 SO1 或 SO2 的輸出狀態翻轉，松開后回復初始狀態，實現
同步開關。

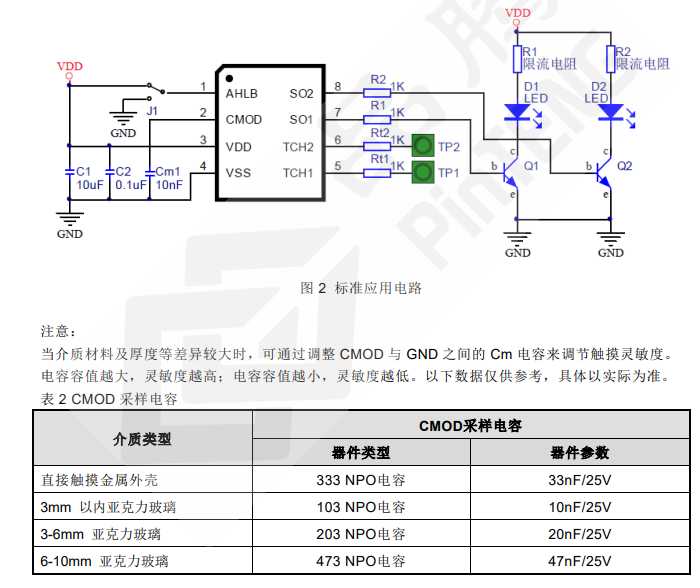

5. 應用電路
