DC-DC降壓
產品名稱：NS6316 4-30V 輸入 3A 輸出同步降壓穩壓器
型號： NS6316
產片介紹： NS6316 是支持高電壓輸入的同步降壓電源管理芯片，輸入電壓在寬范圍內可實現 3A 的連續電流輸出。通過調節 FB 端口的分壓電阻，可以輸出 1 8V 到 28V 的穩定電壓。NS6316 具有優秀的恒壓 恒流(CC CV)特性。NS6316 采用電流模式的環路控制原理，實現了快速的動態響應。
產片介紹： NS6316 是支持高電壓輸入的同步降壓電源管理芯片，輸入電壓在寬范圍內可實現 3A 的連續電流輸出。通過調節 FB 端口的分壓電阻，可以輸出 1 8V 到 28V 的穩定電壓。NS6316 具有優秀的恒壓 恒流(CC CV)特性。NS6316 采用電流模式的環路控制原理，實現了快速的動態響應。
┄┄┄詳細介紹┄┄┄
1 說明
NS6316 是支持高電壓輸入的同步降壓電源管理芯片，輸入電壓在寬范圍內可實現 3A 的連續電流輸出。通過調節 FB 端口的分壓電阻，可以輸出 1.8V 到 28V 的穩定電壓。NS6316 具有優秀的恒壓/恒流(CC/CV)特性。NS6316 采用電流模式的環路控制原理，實現了快速的動態響應。NS6316 工作開關頻率為 130kHz，具有良好的 EMI 特性。
NS6316 內置線電壓補償，可通過調節 FB 端口的分壓電阻阻值來實現。NS6316 不僅可實現單芯片 降壓電源管理方案，還可以與 QC2.0/ QC3.0 識別芯 片構成快速充電電源管理方案。另外，芯片包含多重保護功能：過溫保護，輸出短路保護和輸入欠壓/ 過壓保護等。
NS6316 采用 SOP8 的標準封裝。
2 特性
● 寬輸入電壓范圍：4V-30V
● 寬輸出電壓范圍：1.8V-28V
● 效率可高達 92%以上
● 超高恒流精度：±5%
● 恒壓精度：±5%
● 無需外部補償
● 開關頻率：130kHz
● 輸入欠壓/過壓、輸出短路和過熱保護
● SOP-8 封裝
● 輸出電流：3A
3 應用范圍
● 車載充電器/適配器
● 線性調節前置穩壓器
● 分布式供電系統
● 電池充電器

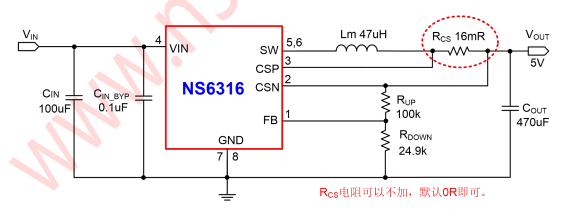

4 典型應用電路
