DC-DC降壓
產品名稱：NS6305 5V/ 1.2A 固定輸出同步降壓穩壓器
型號： NS6305
產片介紹：NS6305 是支持高電壓輸入的同步降壓電源管理芯片，在寬輸入電壓范圍內可實現 1 2A 的連續電流輸出。NS6305 具有優秀的恒壓特性。NS6305 采用電流模式的環路控制原理，實現了快速的動態響應。NS6305 工作開關頻率為220kHz，具有良好的EMI 特性。
產片介紹：NS6305 是支持高電壓輸入的同步降壓電源管理芯片，在寬輸入電壓范圍內可實現 1 2A 的連續電流輸出。NS6305 具有優秀的恒壓特性。NS6305 采用電流模式的環路控制原理，實現了快速的動態響應。NS6305 工作開關頻率為220kHz，具有良好的EMI 特性。
┄┄┄詳細介紹┄┄┄
1 說明
NS6305 是支持高電壓輸入的同步降壓電源管理芯片，在寬輸入電壓范圍內可實現 1.2A 的連續電流輸出。NS6305 具有優秀的恒壓特性。NS6305 采用電流模式的環路控制原理，實現了快速的動態響應。NS6305 工作開關頻率為 220kHz，具有良好的EMI 特性。
NS6305 內置有低導通電阻的上下功率管導通，能夠最大程度提高效率。支持在輕重負載情況下自動負載切換調制方式，在輕載時采用效率更高的PSM（Pulse skip mode）方式，重載時采用220KHZ 固定頻率的 PWM（Pulse width mode）方式。同時芯片還包含多重保護功能：過溫保護，輸出短路保護和輸入欠壓/過壓保護等。

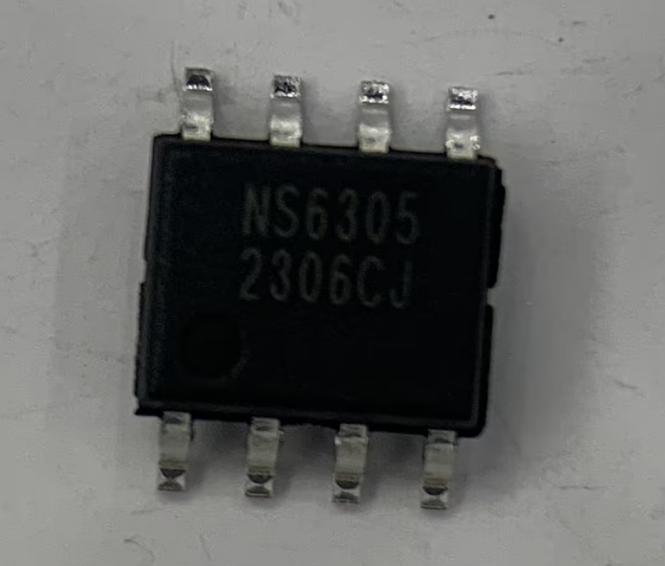

NS6305 采用 SOP-8 的標準封裝。
2 特性
● 寬輸入電壓范圍：4V 至 30V
● 固定輸出電壓：5V
● 輸出連續電流：1.2 A
● 效率可高達 92%以上
● 恒壓精度：±5%
●?無輸出線纜補償
● 峰值電流檢測模式，PSM/PWM 模式無縫切換
● LED 燈輸出狀態顯示
● 開關頻率：220kHz
● 輸入欠壓/過壓、輸出短路和過熱保護
● SOP-8 封裝
3 應用范圍
● 車載充電器
● 便攜式電池充電器

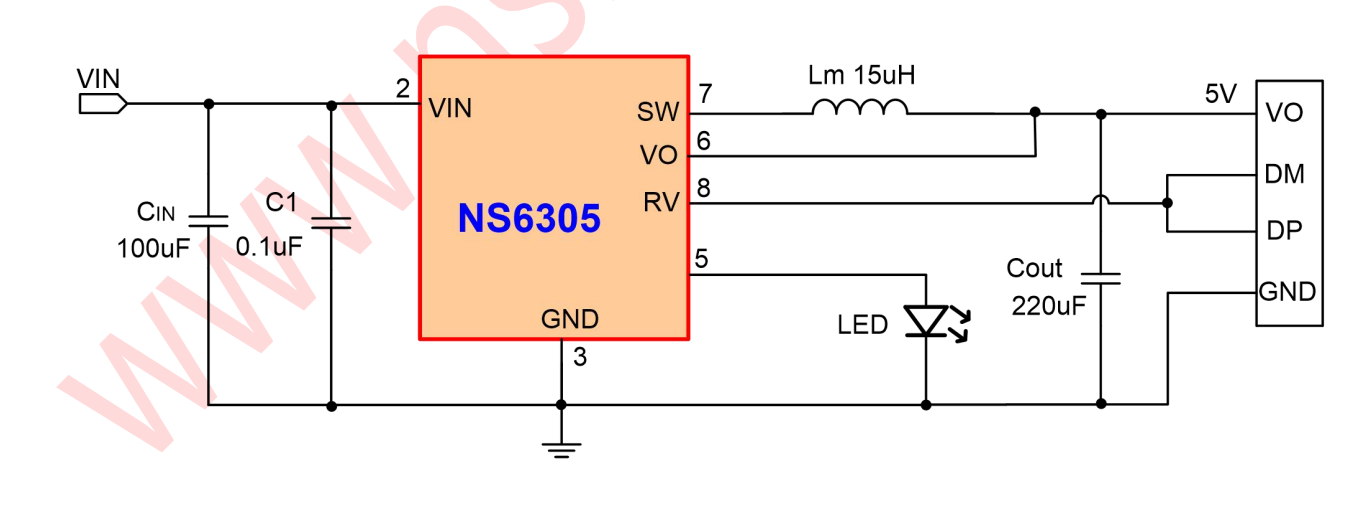

4 典型應用電路
