產品名稱：AT1106/AT1106S（單通道低壓 H 橋電機驅動芯片）
型號： AT1106/AT1106
產片介紹：AT1106 AT1106S為攝像機、消費類產品、玩具和其它低電 壓或者電池供電的運動控制類應用提供了一個集成的電機驅動 器解決方案。
產片介紹：AT1106 AT1106S為攝像機、消費類產品、玩具和其它低電 壓或者電池供電的運動控制類應用提供了一個集成的電機驅動 器解決方案。
┄┄┄詳細介紹┄┄┄
描述
AT1106/AT1106S為攝像機、消費類產品、玩具和其它低電 壓或者電池供電的運動控制類應用提供了一個集成的電機驅動 器解決方案。AT1106/AT1106S能夠驅動一個直流電機或其他諸 如螺線管的器件。輸出驅動模塊由N MOS功率管構成的H橋組成，以驅動電機繞組。AT1106/AT1106S 能夠提供高達15V ±0.8A 的驅動輸出。
AT1106 具有一個PWM (IN1/IN2) 輸入接口；
AT1106S 具有一個PHS/EN輸入接口。
內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護。
AT1106/AT1106S提供一種帶有裸露焊盤的SOT23-6封裝，且是無鉛產品，引腳框采用100％無錫電鍍。
特點
●單通道H橋電機驅動器
●低RDS(ON)電阻
●0.8A連續驅動輸出
●寬電壓供電，2.7-15V
●脈寬調制輸入，IN1/IN2(AT1106)；PHS/EN(AT1106S)
●AT1106S支持關斷休眠
●過溫關斷電路
●短路保護
●欠壓鎖定保護
應用
? 鋰電池供電玩具
? 攝像機、相機調焦驅動
? 消費類產品
? 辦公自動化設備
? 游戲機
? 機器人

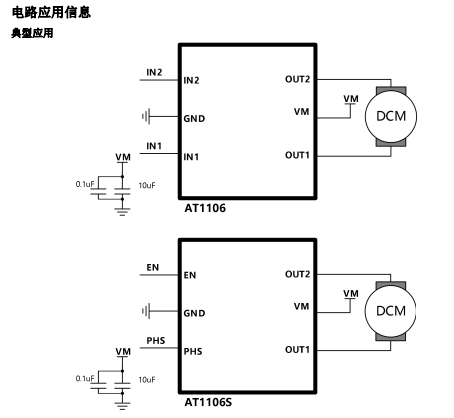

典型應用：

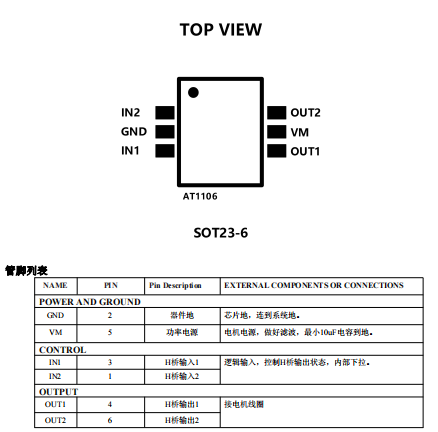

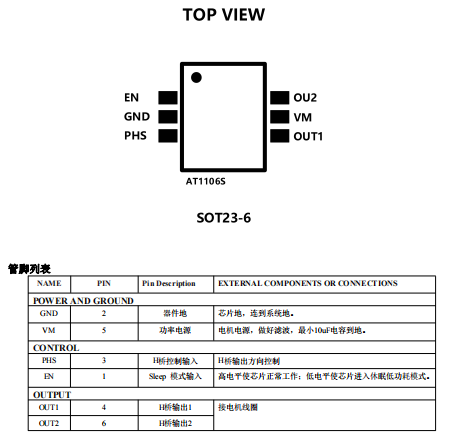

引腳信息：
