馬達驅動
產品名稱：HR1124S/9110S(HR1124/HR9110是應用于直流電機方案的單通道H橋驅動
型號： HR1124S/9110S
產片介紹：HR1124 HR9110是應用于直流電機方案的單通道H橋驅動 器芯片
產片介紹：HR1124 HR9110是應用于直流電機方案的單通道H橋驅動 器芯片
┄┄┄詳細介紹┄┄┄
描述
HR1124/HR9110是應用于直流電機方案的單通道H橋驅動器芯片。HR1124/HR9110的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導通電阻保證芯片低的功率損耗，使得芯片安全工作更長時間。此外HR1124/HR9110擁有低待機電流、低靜態工作電流。這些性能使HR1124/HR9110易用于各種低壓直流電機驅動方案。HR1124/HR9110內部含有過溫關斷保護。當負載電機是低阻抗的，或者輸出端短路，HR1124/HR9110的輸出電流急劇上升，同 時內部溫度也急劇上升。當芯片溫度超過最大溫度閾值（典型 150℃）HR1124/HR9110會關斷所有的輸出，防止?jié)撛诎踩[患只有當確認了芯片回歸到安全的工作溫度，內置溫度遲滯電路才重新控制驅動電路。

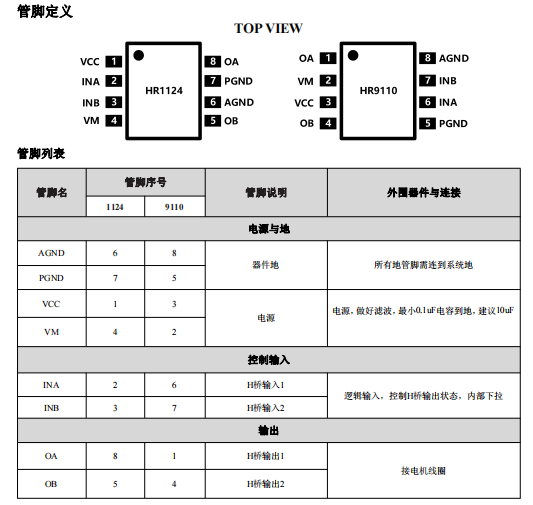

HR1124/9110是SOP8封裝，且是無鉛產品，符合環保標準。
特點
●單通道H橋驅動器
●四種驅動功能：正傳、反轉、停轉和剎車功能
●低RDS(ON)電阻，300mΩ(HS+LS)，連續輸出電流1.8A
●低待機電流（
0.01uA）
●低靜態工作電流（
0.2mA）
●PWM控制接口
●寬電壓供電，2V-6.5V
●內置過溫關斷保護電路
應用
? 鋰電池供電玩具
? 攝像機、相機調焦驅動
? 消費類產品
? 辦公自動化設備
? 游戲機
? 機器人
