┄┄┄應用方案┄┄┄

一、方案基本組成
鋰電池供電、一個指示燈 、一個撥動開關 、 一路超聲波霧化輸出

二、方案產品功能

  此款主要為超聲波霧化功能產品方案，主控芯片采用TB8P28T23系列芯片，SOP封裝型號6引腳，該芯片1Kx14 位的程序存儲器空間，內建 11 階準確的低電壓偵測電路(LVD),有兩組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。提供 1 組 8 位元解析度的PWM輸出或者蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡 眠模式（Halt mode），可節省電力消耗，延長電池壽命。通過精心設計的電路，可以實現如下功能：

1. 超聲波霧化：

開機開始霧化功能，關機停止。

2. 指示燈：

指示工作狀態或低壓提示。

3. 低壓提示：

通過LVD功能，可檢測電池電壓情況，低于3.3V提示。

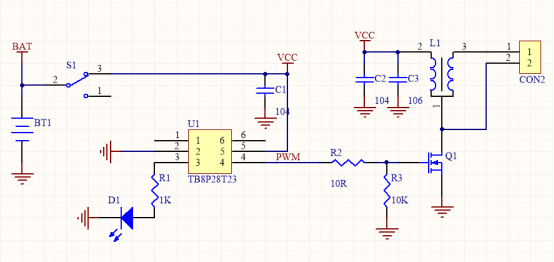

三、產品電路圖
