應用方案/ Applications
鋰電數碼
應用：計數器方案案例；
簡介：一、方案基本組成外部供電、四個按鍵、一個繼電器、一路信號輸入、一路數碼管顯示二、方案產品功能此款由帶記憶可設置的計數功能產品方案，主控芯片采用TB8F67S20系列芯片，SOP封裝型號20引腳，該芯片高性能 RISC CPU, 2Kx14 位的
┄┄┄應用方案┄┄┄
一、方案基本組成
外部供電、四個按鍵 、一個繼電器 、一路信號輸入 、一路數碼管顯示
二、方案產品功能
此款由帶記憶可設置的計數功能產品方案，主控芯片采用TB8F67S20系列芯片，SOP封裝型號20引腳，該芯片高性能 RISC CPU, 2Kx14 位的FLASH程序存儲器空間，精確的內部振蕩器,出廠時精度已校準到 ±1%, 高耐久性的閃存 /EEPROM 存儲單元, 低功耗 ,模擬比較器模塊,10 位分辯率和 12 路通道A/D 轉換器,3個定時器 / 計數器，增強型捕捉、比較和 PWM+ 模塊,增強型捕捉、比較和 PWM+ 模塊, 可選擇多種工作模式如正常模式（Normal）與睡 眠模式（Halt mode），可節省電力消耗，延長電池壽命。通過精心設計的電路，可以實現如下功能：
S1短按可進入設置模式S2數字+ S3數字-，S4復位功能
在有脈沖信號進來時可進行計數，并顯示出來，計數值達到設定值后啟動繼電器。

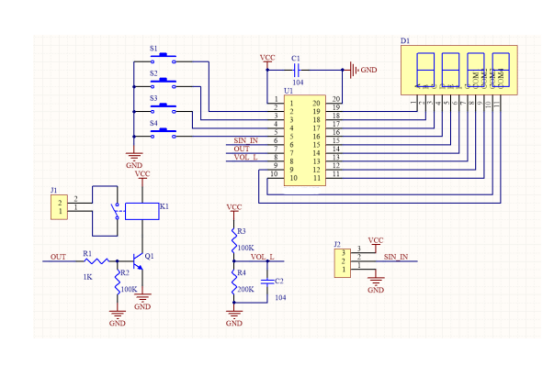

三、產品電路圖
