接收
產品名稱：OPS1121A 符合 Qi 1.2.4 高效率無線充電接收芯片
型號： OPS1121A
產片介紹：符合 WPC Qi 1 2 4 標準，最大輸出功率 4W。集成無線充電接收協議，ASK 通信，同步整流，LDO。LDO 典型輸出電壓 5 0V，最大輸出電流 800mA。動態整流輸出電壓，獲得快速負載響應及高重載效率。高可靠性架構，整流輸出過壓鉗位保護，支持輸入過壓，輸出過流，內外部過溫保護，可編程溫度控制。指示錯誤
產片介紹：符合 WPC Qi 1 2 4 標準，最大輸出功率 4W。集成無線充電接收協議，ASK 通信，同步整流，LDO。LDO 典型輸出電壓 5 0V，最大輸出電流 800mA。動態整流輸出電壓，獲得快速負載響應及高重載效率。高可靠性架構，整流輸出過壓鉗位保護，支持輸入過壓，輸出過流，內外部過溫保護，可編程溫度控制。指示錯誤
┄┄┄詳細介紹┄┄┄
■ 概述
OPS1121A 為一款針對 Qi BPP 的高集成度、高效率、低功耗無線充電接收芯片。該芯片集成了無線接收全橋整流、
OPS1121A 為一款針對 Qi BPP 的高集成度、高效率、低功耗無線充電接收芯片。該芯片集成了無線接收全橋整流、
線性整流器，Qi 無線充電協議和有線切換開關通路。OPS1121A 僅需少量外圍器件且不需要固件編程操作，
性能穩定可靠，可實現極簡的小功率無線充電接收解決方案。
OPS1121A 輸出電壓典型值 5.0V, 最大輸出電流 800mA。芯片支持通過動態調節 Vrect 輸出，獲得最佳的動態切
OPS1121A 輸出電壓典型值 5.0V, 最大輸出電流 800mA。芯片支持通過動態調節 Vrect 輸出，獲得最佳的動態切
換響應及重載效率。芯片重載下充電效率超過 80%①，同時支持外部 NTC 溫度調節及 UVLO，OVP，OTP 各種保護功能。
芯片集成片內 EEPROM 可調整所有關鍵充電參數，適配各種小型線圈，Qi 標準認證兼容性強。
OPS1121A 集成有線開關通路，能夠自動檢測電源插入并實現有線無線充電切換。芯片集成了高可靠有線過壓及過流
OPS1121A 集成有線開關通路，能夠自動檢測電源插入并實現有線無線充電切換。芯片集成了高可靠有線過壓及過流
保護功能。
OPS1121A 芯片采用 3mm x 3mm QFN-16pin 封裝,支持 I2C 配置，可實現單 LED 亮燈指示模式。
①：使用 8.3uH 小線圈，搭配 OPS1033 發端，充電效率評測方法：OPS1121A 輸出功率/發端輸入功率，即整個系統的效率
■ 特點
● 符合 WPC Qi 1.2.4 標準，最大輸出功率 4W
● 集成無線充電接收協議，ASK 通信，同步整流，LDO
● LDO 典型輸出電壓 5.0V，最大輸出電流 800mA
● 動態整流輸出電壓，獲得快速負載響應及高重載效率
● 高可靠性架構，整流輸出過壓鉗位保護，支持輸入過壓，輸出過流，內外部過溫保護，可編程溫度控制，
OPS1121A 芯片采用 3mm x 3mm QFN-16pin 封裝,支持 I2C 配置，可實現單 LED 亮燈指示模式。
①：使用 8.3uH 小線圈，搭配 OPS1033 發端，充電效率評測方法：OPS1121A 輸出功率/發端輸入功率，即整個系統的效率
■ 特點
● 符合 WPC Qi 1.2.4 標準，最大輸出功率 4W
● 集成無線充電接收協議，ASK 通信，同步整流，LDO
● LDO 典型輸出電壓 5.0V，最大輸出電流 800mA
● 動態整流輸出電壓，獲得快速負載響應及高重載效率
● 高可靠性架構，整流輸出過壓鉗位保護，支持輸入過壓，輸出過流，內外部過溫保護，可編程溫度控制，
指示及錯誤檢測。
● 支持關鍵參數編程操作，實現協議及芯片參數靈活可配置
● 極簡外圍器件，只需 13 個阻容器件
● 支持有線無線兩種模式自動切換，集成所有功率 MOS
● 支持 I2C 接口實現程序升級，調試及控制
● 支持單路 LED 指示
● 3mm x 3mm 0.5pitch QFN 16pin 封裝
■ 應用
● 個人護理產品
● TWS 充電倉及其它便攜式充電倉
● 消費電子可穿戴設備
● 智能手表
● 無線鍵鼠
■ 芯片實現
● 支持關鍵參數編程操作，實現協議及芯片參數靈活可配置
● 極簡外圍器件，只需 13 個阻容器件
● 支持有線無線兩種模式自動切換，集成所有功率 MOS
● 支持 I2C 接口實現程序升級，調試及控制
● 支持單路 LED 指示
● 3mm x 3mm 0.5pitch QFN 16pin 封裝
■ 應用
● 個人護理產品
● TWS 充電倉及其它便攜式充電倉
● 消費電子可穿戴設備
● 智能手表
● 無線鍵鼠
■ 芯片實現

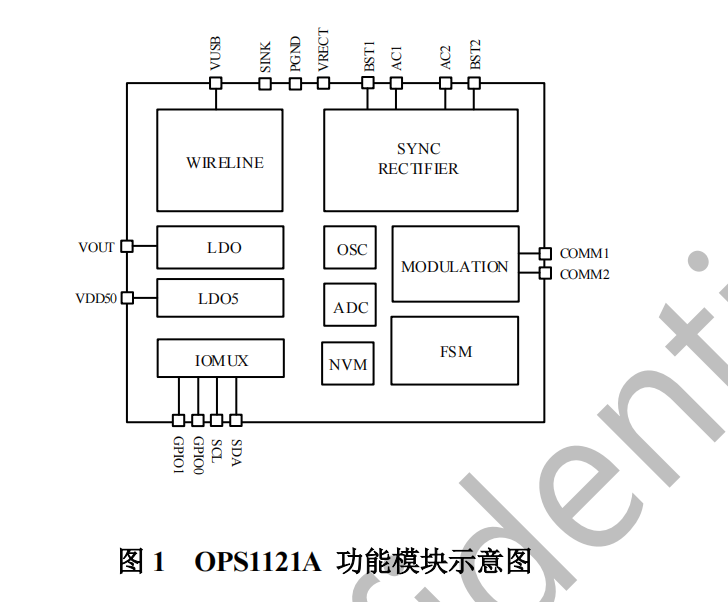

圖 1 為 OPS1121A 基本模塊單元示意圖，芯片符合 Qi 1.2.4 版本協議，支持最大 4W 輸出。芯片集成高效
率全橋整流電路，LDO 輸出，有線開關，ADC，ASK 模塊，無線充電協議狀態機及 NVM 存儲器。
OPS1121A 可根據功率及使用需要配置為無源全橋，有源半橋，有源全橋工作模式。OPS1121A 根據負載電流
OPS1121A 可根據功率及使用需要配置為無源全橋，有源半橋，有源全橋工作模式。OPS1121A 根據負載電流
狀況動態配置 VRECT 的電壓值，可獲得效率與輕重載切換的性能均衡，保持充電的穩定性和可靠性。調制器通
過電容連接或斷開實現 ASK 調制，內部 ADC 實時監控電壓電流及溫度信息，實現無線充電過程中外部 NTC 溫
度調節及 UVLO，OVP，OTP 等各種保護功能。
■ 典型應用圖

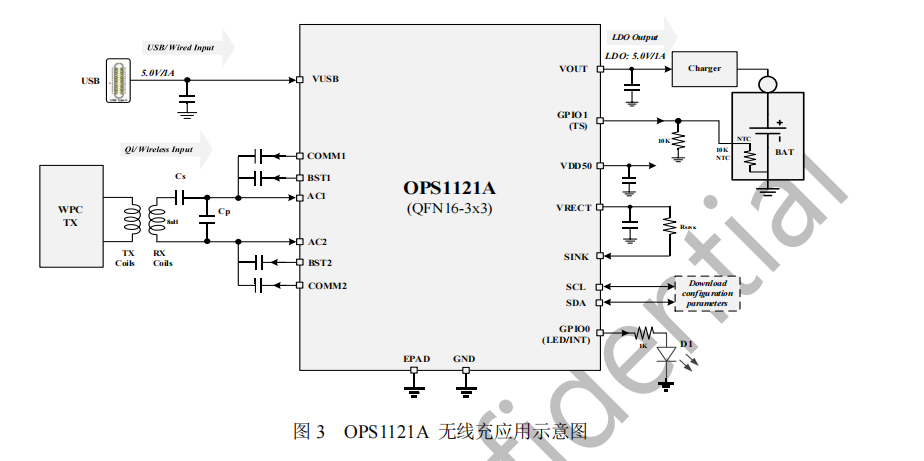

4.1 OPS1121A 原理圖
■ 典型應用圖
4.1 OPS1121A 原理圖
4.2 LED 推薦應用方案
OPS1121A 支持單 LED 顯示系統 LDO 供電狀況，推薦方案如下:
電源輸入正常并且輸出供電正常時, LED 長亮; 電源輸入不正?；蛘咻敵龉╇姴徽r(shí), LED 周期閃爍;
無電源輸入或者輸出停止供電時, LED 熄滅;
