AB/D類單通道
產品名稱：NS4160 5.0W 單聲道 AB/D類雙模音頻放大器附加一線脈沖控制功能
型號： NS4160
產片介紹：NS4160 是一款帶 AB 類 D類工作模式切換功能、超低 EMI、無需濾波器、5W單聲道音頻功放。通過一個控制管腳使芯片在 AB 類或者 D類工作模式之間切換，以匹配不同的應用環境。
產片介紹：NS4160 是一款帶 AB 類 D類工作模式切換功能、超低 EMI、無需濾波器、5W單聲道音頻功放。通過一個控制管腳使芯片在 AB 類或者 D類工作模式之間切換，以匹配不同的應用環境。
┄┄┄詳細介紹┄┄┄
■ 說明
NS4160 是一款帶 AB 類/D 類工作模式切換功能、超低 EMI、無需濾波器、5W 單聲道音頻功放。通過一個控制管腳使芯片在 AB 類或者 D 類工作模式之間切換，以匹配不同的應用環境。即使工作在 D 類模式，NS4160 采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。NS4160 無需濾波器的 PWM 調制結構及反饋電阻內置方式減少了外部元件、PCB 面積和系統成本。NS4160 內置過流保護、過熱保護及欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。并且利用擴頻技術充分優化全新電路設計，高達 90%的效率更加適合便攜式音頻產品。
NS4160 提供 eSOP8 封裝，額定的工作溫度范圍為-40℃至 85℃。
NS4160 提供 eSOP8 封裝，額定的工作溫度范圍為-40℃至 85℃。
■ 特性
● AB類/D類工作模式切換功能
● AB類/D類工作模式和低功耗關斷模式通過一線脈沖控制，節省主控 GPIO
● 5W 輸出功率
● 0.1%THD（1W 輸出功率、5V 電源）
● 優異的全帶寬 EMI 抑制能力
● 優異的“上電，掉電”噪聲抑制l 高達 90%以上的效率(D 類工作模式)
● 工作電壓范圍：3.0V～5. 5V
● 過流保護、過熱保護、欠壓保護
● eSOP8封裝
● AB類/D類工作模式和低功耗關斷模式通過一線脈沖控制，節省主控 GPIO
● 5W 輸出功率
● 0.1%THD（1W 輸出功率、5V 電源）
● 優異的全帶寬 EMI 抑制能力
● 優異的“上電，掉電”噪聲抑制l 高達 90%以上的效率(D 類工作模式)
● 工作電壓范圍：3.0V～5. 5V
● 過流保護、過熱保護、欠壓保護
● eSOP8封裝
■ 應用領域
● 手提電腦
● 臺式電腦
● 低壓音響系統
● 臺式電腦
● 低壓音響系統

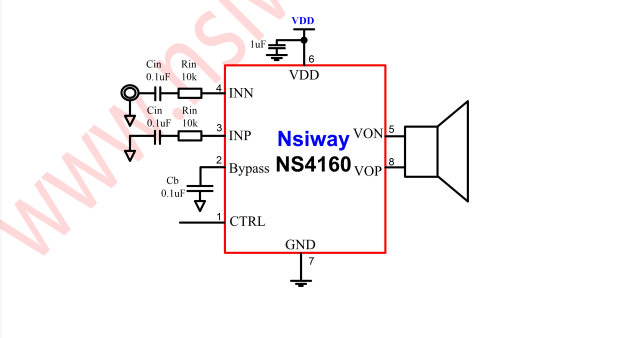

■ 應用電路
