產品名稱：HTA8998 實時音頻跟蹤的高效內置升壓2×10W免電感立體聲AB/D類
型號： HTA8998
產片介紹：HTA8998是一款內置升壓的立體聲AB D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、5V等多種輸入，升壓后的電壓提供給功放供電，功放支持雙通道立體聲BTL輸出。其也可工作在AB類模式，此時無升壓。
產片介紹：HTA8998是一款內置升壓的立體聲AB D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、5V等多種輸入，升壓后的電壓提供給功放供電，功放支持雙通道立體聲BTL輸出。其也可工作在AB類模式，此時無升壓。
┄┄┄詳細介紹┄┄┄
■ 概述
HTA8998是一款內置升壓的立體聲AB/D類音頻功率放大器，其支持單節鋰電、雙節鋰電串 聯、5V等多種輸入，升壓后的電壓提供給功放 供電，功放支持雙通道立體聲BTL輸出。其也可工作在AB類模式，此時無升壓。
HTA8998內置的升壓電路，可通過VSET腳設置最大升壓值，以滿足不同的輸出功率需求。 其還可通過外置電阻調節開關峰值電流限值。
HTA8998內置的升壓電路，具有兩種模式：自適應音頻跟蹤模式，及強制升壓模式。在強制升壓模式，升壓電路直接升壓至預設的電壓 （VSET腳設置）并提供給音頻功放；在自適應音頻跟蹤模式，升壓電路件可為音頻功率放大器提供實時跟隨音源信號的電源供電，從而在整個功率段內使整個系統保持在高效率。該方式供電相比直接強制升壓供電方式，電池續航時間預計可提升50%以上。
此外，HTA8998內部集成免濾波器調制技術， 能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護、輸入電源欠壓異常保護、升壓電壓過壓保護等功能。
HTA8998具有防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的出輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。
■ 特點
· 輸出功率(fIN=1kHZ,RL=4Ω,BTL)
VBAT =4V, 2x10.6W (VOUT=9V, THD+N= 10%)
VBAT =4V, 2x8.6W(VOUT=9V, THD+N=1%)
· 內置升壓電路模式可選擇:自適應實時音頻跟蹤升壓(可提升播放時間50%以上)、強制升壓;
· 內置升壓電路模式可選擇:自適應實時音頻跟蹤升壓(可提升播放時間50%以上)、強制升壓;
· 最大升壓值可選擇，升壓限流值可設置
· ACF防破音功能
· D類或AB類可選
· 模擬差分/單端輸入
· 保護功能:過流/過熱/欠壓異常/過壓保護功能
· ACF防破音功能
· D類或AB類可選
· 模擬差分/單端輸入
· 保護功能:過流/過熱/欠壓異常/過壓保護功能
· 無鉛無鹵封裝，ETSSOP28
■ 應用
· 藍牙/Wi-Fi音箱 · 便攜式音箱
· 智能音箱 · 智能家居
· 聲霸 · TV/監視器

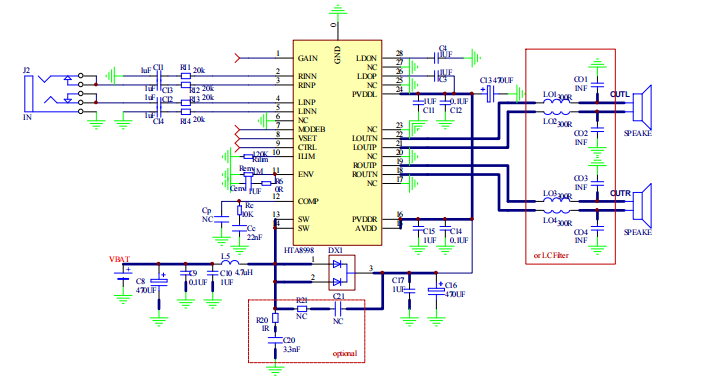

■ 典型應用圖
· 智能音箱 · 智能家居
· 聲霸 · TV/監視器
■ 典型應用圖
