┄┄┄應用方案┄┄┄

一、方案基本組成
220V轉直流供電、一個按鍵 、一個UART通信  、一路煙霧檢測  、一路LED提示 、一路蜂鳴器報警

二、方案產品功能

此款產品是檢測煙霧并報警和通信功能產品方案，主控芯片采用TB8F64S08系列芯片，封裝型號8引腳SOP。TB8F64S08芯片是基于1T 8051內核的8位微控制器，通常情況下，運行速度比傳統的8051芯片快10倍，性能更加優越。內置16K Flash程序存儲器，可多次重復編程的特性，給用戶開發帶來了極大的方便。不僅保留了傳統8051芯片的基本特性，還集成了12 bit ADC、Touch Key、16 Bit PWM、UART、I²C以及低電壓檢測(LVD)等功能模塊。支持IDLE、STOP和低速運行三種省電模式以適應不同功耗要求的應用。通過精心設計的電路，可以實現如下功能：

開機后自動檢測煙霧狀態，達到報警條件蜂鳴器嘀嘀嘀報警，LED閃爍，同時與主機通信，告知狀態。

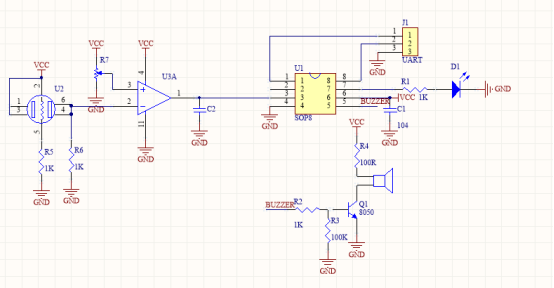

三、產品電路圖
