一、方案基本組成
外部供電、一個輕觸開關、 一個兩檔撥動開關、三路電機輸出、一路UART通信、一路語音輸出。
二、方案產品功能
此款是追蹤人體移動功能產品方案，主控芯片采用TB8P58S16A系列芯片，SOP封裝型號是16引腳，該芯片2Kx14 位的程序存儲器空間，內建高精度十一加一通道 12 位ADC模數轉換器，與高精度電壓比較器，足以應付各種模擬接口的偵測與量測，有四組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。另外它提供 4 組 10 位的 PWM 輸出，3 組蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等，可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡 眠模式（Halt mode），可節省電力消耗，延長電池壽命。
通過精心設計的電路，可以實現如下功能：
1.攝像頭追蹤人臉，舵機隨攝像頭追蹤左右轉動
2.撥動開關可選擇三種模式
SENSO模式：攝像頭感應到人體/人臉，啟動人臉追蹤及播放語音，一直感應到人臉一直啟動，無感應時待機
ONCE模式：此模式下需觸發按鍵，開啟攝像頭感應追蹤及播放語音一個詞條，語音結果后待機，每觸發一次按鍵播放下一個詞條。
ON模式：此模式下一直開啟攝像頭感應追蹤及徇環播放語音詞條。

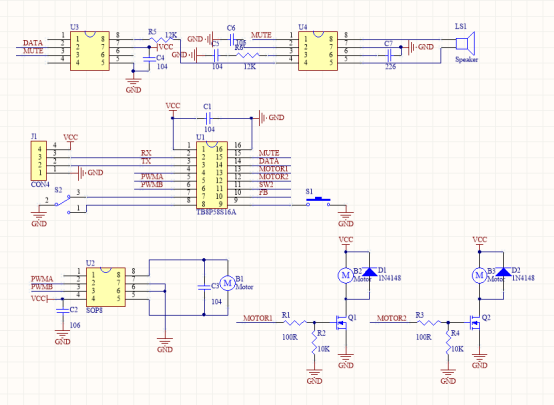

三、產品電路圖
