產品名稱：TAS5805M 2X23W無電感器數字輸入立體聲D類音頻放大器
型號： TAS5805M
產片介紹：1 說明TAS5805M 是一款高效立體聲閉環 D 類放大器，可提 供具有低功率耗散和豐富聲音的低成本數字輸入解決方 案。該器件的集成音頻處理器和 96kHz 架構支持高級 音頻處理流程（包括 SRC
產片介紹：1 說明TAS5805M 是一款高效立體聲閉環 D 類放大器，可提 供具有低功率耗散和豐富聲音的低成本數字輸入解決方 案。該器件的集成音頻處理器和 96kHz 架構支持高級 音頻處理流程（包括 SRC
┄┄┄詳細介紹┄┄┄
1 說明
TAS5805M 是一款高效立體聲閉環 D 類放大器，可提 供具有低功率耗散和豐富聲音的低成本數字輸入解決方 案。該器件的集成音頻處理器和 96kHz 架構支持高級 音頻處理流程（包括 SRC、每通道 15 個 BQ、音量控 制、音頻混合、3 頻帶 4 階 DRC、全頻帶 AGL、THD 管理器和電平計）。
TAS5805M 采用 TI 的專有混合調制方案，消耗超低的 靜態電流（13.5V PVDD 下為 16.5mA），從而能夠延 長便攜式音頻應用中的電池壽命。憑借先進的 EMI 抑 制技術，設計人員可以利用廉價的鐵氧體磁珠濾波器來 減小布板空間并降低系統成本。
2 特性
• 支持多路輸出配置
– 2.0 模式（8Ω，21V，THD+N=1%）下可提供
2 × 23W 的功率
– 單聲道模式（4Ω，21V，THD+N=1%）下可提
供 45W 的功率
• 優異的音頻性能
– 1W、1kHz、PVDD = 12V 條件下 THD+N ≤
0.03%
– SNR ≥ 107dB（A 加權），噪聲級別 <
40µVRMS
• 低靜態電流（混合調制）
– PVDD = 13.5V 且使用 22µH + 0.68µF 濾波器的
情況下為 16.5mA
• 靈活的電源配置
– PVDD：4.5V 至 26.4V
– DVDD 和 I/O：1.8V 或 3.3V
• 靈活的音頻 I/O
– I 2S、LJ、RJ、TDM、3 線數字音頻接口（無需
MCLK）
– 支持 32、44.1、48、88.2、96kHz 采樣速率
– 可支持音頻監控、子通道或回聲消除的 SDOUT
• 增強的音頻處理能力
– 多頻帶高級 DRC 和 AGL
– 2×15 個 BQ
– 熱折返、直流阻斷
– 輸入混合器、輸出交叉開關
– 電平計
– 5 個 BQ + 單頻帶 DRC + THD 管理器（用于低
音炮通道）
– 聲場定位器 (SFS) 選項
• 集成式自保護
– 鄰近的引腳對引腳短路不會造成損壞
– 過流錯誤 (OCE)
– 過熱警告 (OTW)
– 過熱錯誤 (OTE)
– 欠壓/過壓鎖定 (UVLO/OVLO)
• 可輕松進行系統集成
– I 2C 軟件控制
– 解決方案尺寸更小
• 與開環器件相比，所需的無源器件更少
• 對于 PVDD ≤ 14V 的大多數情況，可實現無
電感器操作（鐵氧體磁珠）
3 應用
• LCD 電視、OLED 電視
• 無線揚聲器、智能揚聲器（帶語音助理）
• 條形音箱、有線揚聲器、書架立體聲系統
• 臺式計算機、筆記本電腦
• AV 接收器、智能家居和物聯網電器

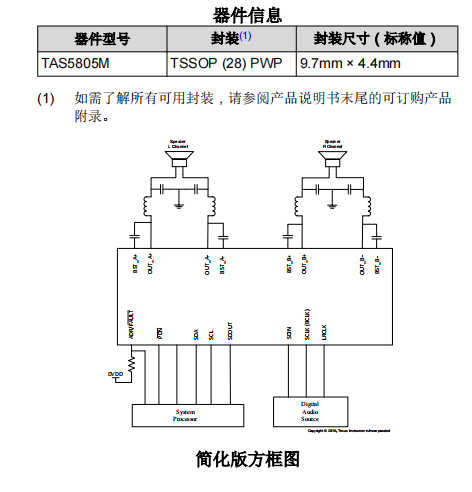

4 封裝

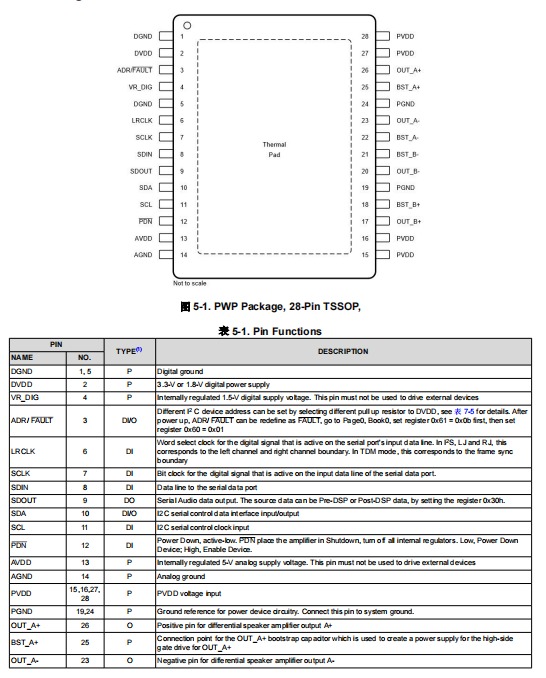

5 腳位圖
