產品名稱：TPA3110D2 2X15W立體聲D類功放
型號： TPA3110D2
產片介紹：1 說明TPA3110D2-Q1 是一款用于驅動橋接式立體聲揚聲器 的 15W（每通道）高效、D 類音頻功率放大器。高級 電磁干擾 (EMI) 抑制技術能夠在滿足電磁兼容 (EMC) 要求的同時使用戶能夠在輸出
產片介紹：1 說明TPA3110D2-Q1 是一款用于驅動橋接式立體聲揚聲器 的 15W（每通道）高效、D 類音頻功率放大器。高級 電磁干擾 (EMI) 抑制技術能夠在滿足電磁兼容 (EMC) 要求的同時使用戶能夠在輸出
┄┄┄詳細介紹┄┄┄
1 說明
TPA3110D2-Q1 是一款用于驅動橋接式立體聲揚聲器 的 15W（每通道）高效、D 類音頻功率放大器。高級 電磁干擾 (EMI) 抑制技術能夠在滿足電磁兼容 (EMC) 要求的同時使用戶能夠在輸出端上使用價格低廉的磁珠 濾波器。SpeakerGuard 保護電路系統包含一個可調節 功率限制器和一個 DC 檢測電路?？烧{節功率限制器 允許用戶設置一個低于芯片電源電壓的虛擬電壓軌，以 便限制通過揚聲器的電量。DC 檢測電路可以測量脈寬 調制 (PWM) 信號的頻率和振幅，如果輸入電容器受損 或者輸入端存在短路，它就會關閉輸出級。
TPA3110D2-Q1 可以驅動低至 4Ω 的立體聲揚聲器。 該器件具有 90% 的高效率，播放音樂時無需外部散熱 器。 輸出受到完全的保護以防止到 GND，VCC 和輸出到輸 出的短接。短路保護和熱保護均含有自動恢復功能。
2 特性
1
•
符合汽車應用 標準
•
具有符合 AEC-Q100 標準的下列特性：
– 器件溫度 1 級：–40°C 至 125°C 的環境工作溫
度范圍
– 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類
等級 H2
– 器件組件充電模式 (CDM) ESD 分類等級 C2
•
由 16V 電源供電時，每通道 15W 進入 8Ω 負載
（在 10% 總諧波失真 (THD)+N 時）
•
由 13V 電源供電時，每通道 10W 進入 8Ω 負載
（在 10% THD+N 時）
•
由 16V 電源供電時，30W 進入 4Ω 單聲道負載
（在 10% THD+N 時）
•
效率高達 90% 的 D 類操作免除了對散熱片的需要
•
寬電源電壓范圍可實現在 8V 至 26V 的范圍內運行
•
無濾波器運行
•
SpeakerGuard™保護電路包括可調節功率限制器
和直流保護
•
直通式外引腳簡化了電路板布局
•
具有自動恢復選項的穩健耐用的引腳至引腳短路保
護和熱保護
•
出色的 THD+N 和無爆音性能
•
4 個可選固定增益設置
•
差分輸入
3 應用
•
針對混合動力汽車/電動汽車 (HEV/EV) 的汽車噪音
生成
•
汽車用緊急呼叫系統 (eCall)
•
汽車信息娛樂系統（即音響主機、連接網關、組合
儀表、遠程信息處理和導航）
•
適用于盲點檢測、安全和警報系統的 ADAS 噪音生
成
•
專業音頻設備（高性能放大器、高級麥克風）
•
航空與航天音頻系統

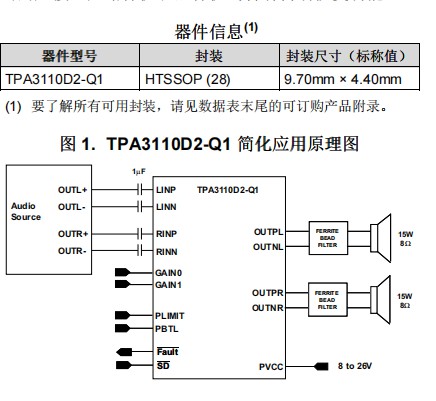

4 封裝

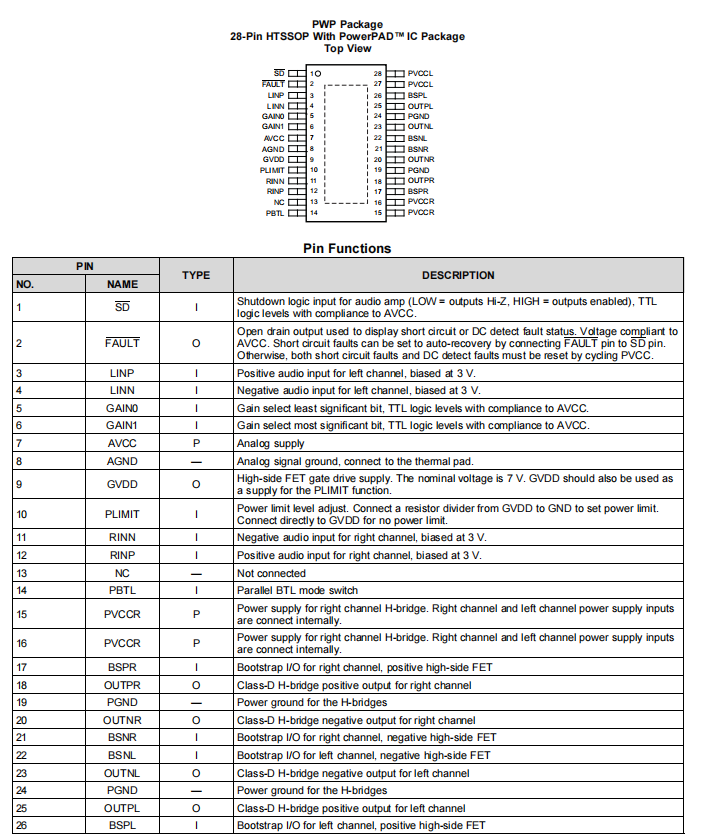

5 腳位圖
